| Lieu d'origine: | Henan Chine |
|---|---|
| Nom de marque: | SIMO |
| Certification: | CE, ISO9001:2008,TUV |
| Numéro de modèle: | Ventilateur 4-09 de SIMO |
| Quantité de commande min: | 1 ensemble |
| Prix: | 300-5000 USD |
| Détails d'emballage: | Exportez l'emballage en bois de cas, emballage en acier de palette |
| Délai de livraison: | 15-35 jours |
| Conditions de paiement: | T/T, L/C, terme de paiement est négociable |
| Capacité d'approvisionnement: | 500 ensembles par mois |
| Tension: | 380V/415V/440V/660V/6KV/10KV | Boîte de vitesse: | V-ceinture conduite |
|---|---|---|---|
| Rapport du refroidissement: | Refroidissement à l'air ou refroidissement d'eau en circulation | Roue à aubes: | Équilibré dynamique |
| Couleur: | L'exigence de client | Montage: | Position libre |
| Surligner: | fan centrifuge anti-déflagrante,fan de centrifugeur de flux d'air |
||

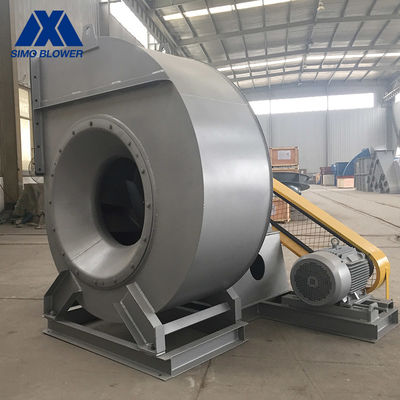

Fan centrifuge industrielle d'aspiration simple d'acier inoxydable de grande capacité
Introduction
La fan centrifuge industrielle d'aspiration simple d'acier inoxydable de grande capacité est un produit de rendement élevé et d'économie d'énergie développé par notre société, qui est employée pour le dispositif de ventilation et d'échappement de la fonte, du produit chimique, de la médecine et des lignes de production de dépoussiérage.
Dans le système à charbon de chaudière, la ventilation et induisent des systèmes d'ébauche de diverses chaudières avec la capacité d'évaporation de 20 tonnes/heure à 800 tonnes/heure peut être configurée.
Après traitement recuit, on peut complètement éliminer l'effort interne de la structure produite pendant la soudure pour s'assurer que la roue à aubes pas ascension et fente. La roue à aubes est soumise à un niveau élevé de l'équilibrage dynamique s'ajustant pour assurer l'opération stable de la fan.
Après détection courante de valeur d'essai et de vibration, l'opération est fiable.
Données techniques
|
PARAMÈTRES DE PRODUIT
|
|||
|
Application centrifuge industrielle de fan
|
La température | Air normal de la température, air chaud | |
|
Composition en air |
Air pur, air poussiéreux, gaz corrosif, gaz combustible, poudre 6 | ||
|
Centrifugeur industriel Représentation de fan |
600~1200 |
millimètre |
|
| Vitesse d'arbre principal |
400~1450 |
T/MN | |
| Chaîne de pression | 220~3202 | PA | |
| Chaîne d'écoulement |
3684~75552 |
m3/h | |
|
Centrifugeur industriel
Structure de fan
|
Lame | Vers l'arrière | |
| Appui de roue à aubes | SWSI (largeur simple, admission simple), roue à aubes surplombée. | ||
| Boîte de vitesse | V-ceinture | Peut assigner | |
| Lubrification | Lubrification de bain d'huile | ||
| Rapport du refroidissement | Refroidissement à l'air, refroidissement par l'eau, refroidissement à l'huile | ||
|
Centrifugeur industriel
Système de fan
configuration |
Moteur | ABB, SIEMENS, WEG, TECO, SIMO, marque chinoise… |
Peut assigner |
| Roue à aubes |
Q235, Q345, SS304, SS316, HG785, DB685… |
||
|
Enveloppe, cône d'entrée d'air, Amortisseur d'entrée d'air |
Q235, Q345, SS304, SS316, HG785, DB685… | ||
| Axe principal | acier 45# (acier de construction de haute résistance de carbone), 42CrMo, acier inoxydable… | ||
| Rapport | SÈCHE, SKF, NSK, ZWZ… | ||
|
Centrifugeur industriel
Fan facultative
composants |
Bâti de système, écran protecteur, compensateur de canalisation de silencieux, d'admission et de débouché, Bride d'admission et de débouché, amortisseur, déclencheur électrique, isolant de choc, accouplement de diaphragme, accouplement liquide, couverture de pluie de moteur, capteur de température, capteur vibrant, démarreur mou, inverseur, moteur électrique spécial, système de lubrification d'instrument de contrôle du système, réservoir aérien etc. de lubrifiant |
||
Avantages et caractéristiques
la fan centrifuge industrielle d'aspiration simple d'acier inoxydable de la capacité 1.Large peut produire une pression plus élevée de débouché et fournir plus d'écoulement de gaz en même temps, à faible bruit. Opération stable à températures élevées de médias.
2. La vitesse de l'hélice centrifuge industrielle peut être avec souplesse placée en assortissant différents diamètres de poulie de ceinture pour inciter le fan à courir au point du rendement le plus élevé et à réduire des déchets d'énergie.
le logement de l'incidence de la fan 3.The centrifuge industrielle est réservé pour la position d'installation des capteurs de la température et de vibration, qui peuvent faciliter l'installation du dispositif de surveillance d'opération de fan.
4. Employez l'huile de graissage liquide. Il n'est pas nécessaire d'ouvrir le logement d'incidence pour remplacer et remplir l'huile de graissage. Le logement d'incidence est donné en voyant à niveau visible pour l'observation facile de la qualité et des actions d'huile de graissage.
5. Le logement au jet de l'incidence de la fan centrifuge industrielle emploie le joint mécanique de labyrinthe, la conception unique d'anti-fuite à l'intérieur, le trou de conduit au dessus, et la graisse de cachetage au joint, éliminant complètement la possibilité de fuite d'huile dans arroser d'incidence.
