| Lieu d'origine: | Henan Chine |
|---|---|
| Nom de marque: | SIMO |
| Certification: | CE, ISO9001:2008,TUV |
| Numéro de modèle: | Ventilateur 5-11 de SIMO |
| Quantité de commande min: | 1 ensemble |
| Prix: | 300-5000 USD |
| Détails d'emballage: | Exportez l'emballage en bois de cas, emballage en acier de palette |
| Délai de livraison: | 15-35 jours |
| Conditions de paiement: | T/T, L/C, terme de paiement est négociable |
| Capacité d'approvisionnement: | 500 ensembles par mois |
| Type: | Fan centrifuge | Type de courant électrique: | C.A. |
|---|---|---|---|
| Type de système: | Admission simple, type de surplomb | Tension: | 380V/415V/440V/660V/6KV/10KV |
| Rapport: | SKF/FAG/By votre demande | Bruit: | Facultatif |
| Surligner: | ventilateur centrifuge industriel,fan de centrifugeur de flux d'air |
||

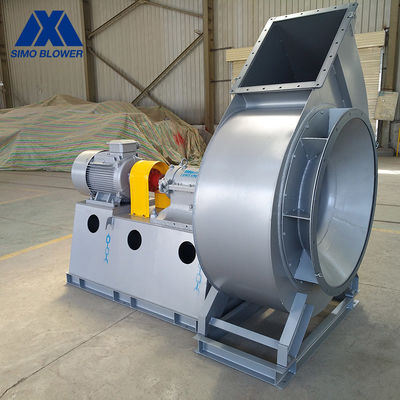

Fan moyenne de centrifugeur de pression d'air de système industriel de filtration
Introduction
Répondre principalement aux exigences de dégagement de poussière de l'équipement de purification de gaz d'échappement de four d'arc électrique, améliorez l'environnement d'atelier, pour s'assurer que la concentration en poussière dans l'emplacement de travail de four électrique répond « aux normes sanitaires pour des entreprises industrielles », et pouvez également être employé dans diverses occasions avec les mêmes conditions fonctionnelles.
La fan centrifuge industrielle de la série 5-12 est une version augmentée de la fan centrifuge industrielle de pression moyenne de la série 5-11.
La roue à aubes est recuite pour éliminer complètement l'effort interne produit pendant la soudure, s'assurant que la roue à aubes ne subit pas le fluage et les fissures. La roue à aubes est soumise à un niveau élevé de correction d'équilibre dynamique pour assurer l'opération stable de la fan. Après que la production soit accomplie, tous les produits sont examinés pour des valeurs de fonctionnement et de vibration pour l'opération fiable.
Données techniques
|
PARAMÈTRES DE PRODUIT
|
|||
|
application centrifuge industrielle de fan
|
La température | Air normal de la température, air chaud | |
|
Composition en air |
Air pur, air poussiéreux, gaz corrosif, gaz combustible, matériaux de poudre, matériaux légers de particules | ||
|
centrifugeur industriel
représentation de fan
|
Diamètre de roue à aubes | 400~1240 |
millimètre |
| Vitesse d'arbre principal |
1450~2900 |
T/MN | |
| Chaîne de pression | 990~3197 | PA | |
| Chaîne d'écoulement |
2750~75330 |
m3/h | |
|
centrifugeur industriel
structure de fan
|
Lame | Vers l'arrière | |
| Appui de roue à aubes | SWSI (largeur simple, admission simple), roue à aubes surplombée. | ||
| Boîte de vitesse | Accouplement | Peut assigner | |
| Lubrification | Lubrification de bain d'huile | ||
| Rapport du refroidissement | Refroidissement à l'air, refroidissement par l'eau, refroidissement à l'huile | ||
|
centrifugeur industriel
système de fan
configuration |
Moteur | ABB, SIEMENS, WEG, TECO, SIMO, marque chinoise… |
Peut assigner |
| Roue à aubes |
Q235, Q345, SS304, SS316, HG785, DB685… |
||
|
Enveloppe, cône d'entrée d'air, Amortisseur d'entrée d'air |
Q235, Q345, SS304, SS316, HG785, DB685… | ||
| Axe principal | acier 45# (acier de construction de haute résistance de carbone), 42CrMo, acier inoxydable… | ||
| Rapport | SÈCHE, SKF, NSK, ZWZ… | ||
|
centrifugeur industriel
fan facultative
composants |
Bâti de système, écran protecteur, compensateur de canalisation de silencieux, d'admission et de débouché, Bride d'admission et de débouché, amortisseur, déclencheur électrique, isolant de choc, accouplement de diaphragme, accouplement liquide, couverture de pluie de moteur, capteur de température, capteur vibrant, démarreur mou, inverseur, moteur électrique spécial, système de lubrification d'instrument de contrôle du système, réservoir aérien etc. de lubrifiant |
||
Avantages et caractéristiques
1. Le logement centrifuge industriel d'incidence de fan est réservé pour des positions de montage de capteur de la température et de vibration, pour que commode installe le dispositif de surveillance d'opération de fan.
2. Employez le lubrifiant liquide, il n'est pas nécessaire d'ouvrir le logement d'incidence pour remplacer et remplir l'huile. Le logement d'incidence est donné en voyant à niveau visible pour l'observation facile de la qualité et des actions d'huile de graissage.
3. Le logement centrifuge industriel d'incidence de fan emploie un joint mécanique de labyrinthe, une conception unique d'huile de preuve de fuite à l'intérieur, un trou de conduit au dessus, et un mastic sur le joint, éliminant complètement la possibilité de fuite d'huile dans le logement d'incidence.
4. La roue à aubes centrifuge industrielle de fan est recuite pour éliminer complètement l'effort interne produit pendant la soudure, s'assurant que la roue à aubes ne subit pas le fluage et les fissures.
5. La roue à aubes centrifuge industrielle de fan est soumise à un niveau élevé de correction d'équilibre dynamique pour assurer l'opération stable de la fan.
6. Après que la production soit accomplie, tous les produits sont examinés pour des valeurs de fonctionnement et de vibration pour l'opération fiable.
