| Lieu d'origine: | Henan Chine |
|---|---|
| Nom de marque: | SIMO |
| Certification: | CE, ISO9001:2008,TUV |
| Numéro de modèle: | Ventilateur 5-06 de SIMO |
| Quantité de commande min: | 1 ensemble |
| Prix: | 300-5000 USD |
| Détails d'emballage: | Exportez l'emballage en bois de cas, emballage en acier de palette |
| Délai de livraison: | 15-35 jours |
| Conditions de paiement: | T/T, L/C, terme de paiement est négociable |
| Capacité d'approvisionnement: | 500 ensembles par mois |
| Application: | Ventilation industrielle | Caractéristique: | Haute performance |
|---|---|---|---|
| Tension: | 380V/415V/440V/660V/6KV/10KV | Lubrification: | Lubrification de bain d'huile |
| Type de courant électrique: | C.A. | Bruit: | Facultatif |
| Surligner: | ventilateur centrifuge à haute pression,ventilateur industriel à haute pression |
||

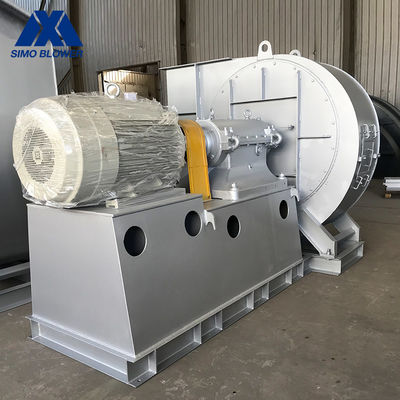

Accouplement conduisant l'anti fan centrifuge à haute pression abrasive de ventilateur
Introduction
L'accouplement conduisant l'anti fan centrifuge à haute pression abrasive de ventilateur peut être employé dans le système de alimentation de la chaudière à vapeur 2-670t/h dans les centrales thermiques, il peut également répondre aux exigences des paramètres d'optimisation du traitement principaux à haute pression du four à lit fluidisé.
L'accouplement conduisant l'anti fan centrifuge à haute pression abrasive de ventilateur peut être employé pendant plus de quatre années où la concentration des impuretés est moins de 200 mg/m3.
Cette série de fans centrifuges peut également être employée pour le dépoussiérage, la ventilation de mine et les systèmes de ventilation généraux. Le ventilateur livre l'air, et la fan d'ébauche induite fournit la fumée ou le gaz contenant les particules étrangères.
Données techniques
| Série centrifuge de fan | Modèle centrifuge de fan | Vitesse de rotation (r/min) |
Pression totale (PA) |
Capacité d'air (³ de m /h) |
Puissance (kilowatt) |
|---|---|---|---|---|---|
| 5-06 | 8D | 1450 | 2592|1989 | 12028|20607 | 15 |
| 10D | 1450 | 4051|3108 | 23493|40249 | 55 | |
| 11D | 1450 | 3036|2329 | 31269|53571 | 55 | |
| 12.4D | 1450 | 3858|2960 | 44792|76740 | 90 |
Avantages et caractéristiques
1. Roue à aubes centrifuge de fan de ventilateur :
12 morceaux de lames arrière de profil aérodynamique sont soudés entre le plat d'avant de cône d'arc et le plat arrière plat. En raison de l'utilisation des lames d'aile, la fan est garantie pour avoir le rendement élevé, à faible bruit et de haute résistance. La roue à aubes est corrigée par l'équilibre statique et dynamique, ainsi l'opération est stable. La fan d'ébauche obligatoire et la fan d'ébauche induite du même nombre de machine ont la même structure de roue à aubes.
2. Enveloppe centrifuge de fan de ventilateur :
L'enveloppe est une volute soudée par les plaques d'acier ordinaires.
L'enveloppe d'une fan simple d'aspiration est faite sous trois formes différentes : Le no. 8 à l'enveloppe 12 est transformé en structure intégrale et ne peut pas être démonté ; Le no. 14 à l'enveloppe 16 est transformé en structure deux ouverte ; L'enveloppe de no. 18~29.5 est transformée en structure trois ouverte.
La fan d'ébauche induite et le plat de volute sont convenablement épaissis pour empêcher l'usage.
