| Lieu d'origine: | Henan Chine |
|---|---|
| Nom de marque: | SIMO |
| Certification: | CE, ISO9001:2008,TUV |
| Numéro de modèle: | Ventilateur 4-10 de SIMO |
| Quantité de commande min: | 1 ensemble |
| Prix: | 300-5000 USD |
| Détails d'emballage: | Exportez l'emballage en bois de cas, emballage en acier de palette |
| Délai de livraison: | 15-35 jours |
| Conditions de paiement: | T/T, L/C, terme de paiement est négociable |
| Capacité d'approvisionnement: | 500 ensembles par mois |
| Caractéristique: | Haute performance | Matériel: | Acier d'acier au carbone/allié/acier inoxydable |
|---|---|---|---|
| Service après-vente fourni: | Installation de champ, commissionnant et s'exerçant | Lubrification: | Lubrification de bain d'huile |
| Couleur: | L'exigence de client | Type de courant électrique: | C.A. |
| Surligner: | fan industrielle de ventilateur,fan centrifuge arrière |
||

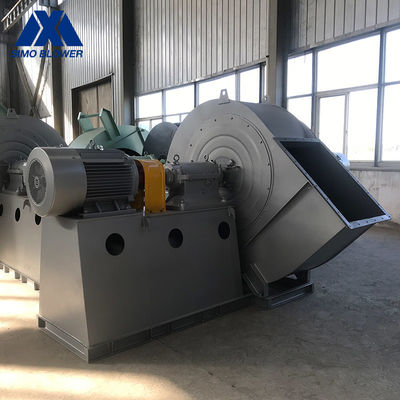

Accouplement de four à briques conduisant la fan centrifuge résistante de ventilateur de ventilation de mine
Introduction
Les 4-10 séries de ventilation et les fans centrifuges résistantes de ventilateur d'ébauche induite conviennent aux systèmes de fan de ventilation et d'ébauche induite des chaudières à vapeur 2~670T/h dans les centrales thermiques.
L'accouplement de four à briques conduisant la fan centrifuge résistante de ventilateur de ventilation de mine peut également être employé pour la ventilation de mine et la ventilation générale sans d'autres conditions spéciales ; Principalement utilisé pour répondre aux besoins du grand rendement d'applications de circulation d'air, à faible bruit et élevé.
L'accouplement de four à briques conduisant la fan centrifuge résistante de ventilateur de ventilation de mine peut transporter le gaz propre, le gaz poussiéreux, le gaz inflammable, le gaz corrosif, la poudre ou les matériaux granulaires à la température ou à température élevée normale.
Données techniques
|
PARAMÈTRES DE PRODUIT
|
|||
|
Application de fan de Centrifufal
|
La température | Air normal de la température, air chaud | |
| Composition en air | Air pur, air poussiéreux, gaz corrosif, gaz combustible, matériaux de poudre, matériaux légers de particules | ||
|
Représentation de fan de Centrifufal
|
Diamètre de roue à aubes | 800~1800 | millimètre |
| Vitesse d'arbre principal |
580~1450 |
T/MN | |
| Chaîne de pression | 553~6541 | PA | |
| Chaîne d'écoulement | 15229~233730 | m3/h | |
|
Structure de fan de Centrifufal
|
Lame | Vers l'arrière | |
| Appui de roue à aubes | SWSI (largeur simple, admission simple), roue à aubes surplombée. | ||
| Boîte de vitesse | Accouplement | Peut assigner | |
| Lubrification | Lubrification de bain d'huile | ||
| Rapport du refroidissement | Refroidissement à l'air, refroidissement par l'eau, refroidissement à l'huile | ||
|
Fan de Centrifufal
Système
Configuration |
Moteur | ABB, SIEMENS, WEG, TECO, SIMO, marque chinoise… |
Peut assigner |
| Roue à aubes | Q235, Q345, SS304, SS316, HG785, DB685… | ||
|
Enveloppe, cône d'entrée d'air, Amortisseur d'entrée d'air |
Q235, Q345, SS304, SS316, HG785, DB685… | ||
| Axe principal | acier 45# (acier de construction de haute résistance de carbone), 42CrMo, acier inoxydable… | ||
| Rapport | SÈCHE, SKF, NSK, ZWZ… | ||
|
Fan de Centrifufal facultative
Composants |
Bâti de système, écran protecteur, compensateur de canalisation de silencieux, d'admission et de débouché, Bride d'admission et de débouché, amortisseur, déclencheur électrique, isolant de choc, accouplement de diaphragme, accouplement liquide, couverture de pluie de moteur, capteur de température, capteur vibrant, démarreur mou, inverseur, moteur électrique spécial, système de lubrification d'instrument de contrôle du système, réservoir aérien etc. de lubrifiant |
||
Avantages et caractéristiques
1. L'angle centrifuge de placement de pale de ventilateur de ventilateur est optimisé, une durée de vie plus résistante à l'usure et plus longue.
2. Pour le matériel de la roue à aubes et de l'axe principal, nous choisirons l'acier au carbone de haute résistance, acier faiblement allié, l'acier allié à hautes températures, acier allié de haute résistance résistant à hautes températures sous la température de conditions de travail et la vitesse différentes de fonctionnement, de sorte que l'instigateur et l'axe principal maintienne toujours une force fiable à température élevée.
3. La roue à aubes centrifuge de fan de ventilateur est recuite pour éliminer l'effort interne produit pendant la soudure, s'assurant que la roue à aubes ne subit pas le fluage et les fissures.
4. La roue à aubes centrifuge de fan de ventilateur est soumise à un niveau élevé de correction d'équilibre dynamique pour assurer l'opération stable de la fan.
