| Lieu d'origine: | Henan Chine |
|---|---|
| Nom de marque: | SIMO |
| Certification: | CE, ISO9001:2008,TUV |
| Numéro de modèle: | Ventilateur 6-04 de SIMO |
| Quantité de commande min: | 1 ensemble |
| Prix: | 300-5000 USD |
| Détails d'emballage: | Exportez l'emballage en bois de cas, emballage en acier de palette |
| Délai de livraison: | 15-35 jours |
| Conditions de paiement: | T/T, L/C, terme de paiement est négociable |
| Capacité d'approvisionnement: | 500 ensembles par mois |
| Catégorie: | Ventilateur | Type actuel: | C.A. |
|---|---|---|---|
| Tension: | 380V/415V/440V/660V/6KV/10KV | Rapport: | SKF/FAG/By votre demande |
| Moteur: | SIEMENS/ABB/By votre demande | Milieu: | Air pur/air poussiéreux |
| Surligner: | ventilateur centrifuge industriel,ventilateur centrifuge de ventilateur d'extraction |
||

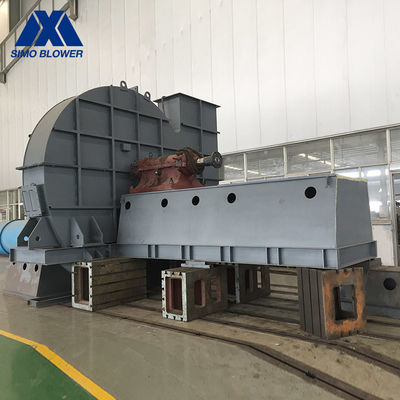

Fan centrifuge industrielle d'écoulement de ventilation de four rotatoire de sable d'argile
Introduction
les fans centrifuges industrielles d'écoulement de 6-04 séries ont le coefficient à haute pression, la basse vitesse périphérique, la courbe de représentation à faible bruit et plate et la zone ample de rendement élevé.
Des fans centrifuges industrielles d'écoulement sont employées dans les fours de pièce forgéee et la ventilation forcée à haute pression et sont très utilisées pour transporter les matériaux et l'air. La température maximale ne devrait pas dépasser 250 degrés de Celsius.
Approprié aux systèmes de ventilation d'écoulement et de dépoussiérage dans des têtes à haute pression.
Données techniques
|
PARAMÈTRES DE PRODUIT
|
|||
|
Application centrifuge industrielle de fan d'écoulement
|
La température | Air normal de la température, air chaud | |
| Composition en air | Air pur, air poussiéreux, gaz corrosif, gaz combustible, matériaux de poudre, matériaux légers de particules | ||
|
Représentation centrifuge industrielle de fan d'écoulement
|
Diamètre de roue à aubes |
400~3000 |
millimètre |
| Vitesse d'arbre principal |
≤4000 |
T/MN | |
| Chaîne de pression |
2170-21000 |
PA | |
| Chaîne d'écoulement |
563-380000 |
m3/h | |
|
Structure centrifuge industrielle de fan d'écoulement
|
Lame | Vers l'arrière | |
| Appui de roue à aubes | SWSI (largeur simple, admission simple), roue à aubes surplombée. | ||
| Boîte de vitesse |
Accouplement |
Peut assigner | |
| Lubrification | Lubrification de bain d'huile | ||
| Rapport du refroidissement | Refroidissement à l'air, refroidissement par l'eau, refroidissement à l'huile | ||
|
Système de fan centrifuge industriel d'écoulement
Configuration |
Moteur | ABB, SIEMENS, WEG, TECO, SIMO, marque chinoise… |
Peut assigner |
| Roue à aubes | Q235, Q345, SS304, SS316, HG785, DB685… | ||
|
Enveloppe, cône d'entrée d'air, Amortisseur d'entrée d'air |
Q235, Q345, SS304, SS316, HG785, DB685… | ||
| Axe principal | acier 45# (acier de construction de haute résistance de carbone), 42CrMo, acier inoxydable… | ||
| Rapport | SÈCHE, SKF, NSK, ZWZ… | ||
|
Fan centrifuge industrielle d'écoulement facultative
Composants |
Bâti de système, écran protecteur, compensateur de canalisation de silencieux, d'admission et de débouché, Bride d'admission et de débouché, amortisseur, déclencheur électrique, isolant de choc, accouplement de diaphragme, accouplement liquide, couverture de pluie de moteur, capteur de température, capteur vibrant, démarreur mou, inverseur, moteur électrique spécial, système de lubrification d'instrument de contrôle du système, réservoir aérien etc. de lubrifiant |
||
Avantages et caractéristiques
1. La fan centrifuge industrielle d'écoulement peut produire une pression plus élevée de débouché et fournir plus d'écoulement de gaz en même temps, à faible bruit. Opération stable à températures élevées de médias.
2. L'amortisseur variable d'admission peut être employé pour ajuster avec souplesse la pression et l'écoulement de la fan lors du fonctionnement. Le moteur variable de fréquence peut également être choisi pour ajuster la pression et l'écoulement de la fan en changeant la vitesse.
3. Méthode de refroidissement de l'incidence de la fan centrifuge industrielle d'écoulement : selon le gaz la température et les états d'environnement de fonctionnement choisissent la méthode bonne marchée de refroidissement par eau ou la méthode de huile-refroidissement avec la bonne représentation de dissipation thermique. Pour des conditions de fonctionnement extrêmement à hautes températures, peut également être installé avec un refroidisseur électronique, protection absolue de l'opération fiable du système de fan.
4. Le matériel de la roue à aubes et de l'axe principal, nous choisirons l'acier au carbone de haute résistance, acier faiblement allié, l'acier allié à hautes températures, acier allié de &high-force à hautes températures pour la température de conditions de travail et la vitesse différentes de fonctionnement, de sorte que l'instigateur et l'axe principal à température élevée maintiennent toujours la force fiable.
5. Le logement de l'incidence de la fan centrifuge industrielle d'écoulement est réservé pour la position d'installation des capteurs de la température et de vibration, qui peuvent faciliter l'installation du dispositif de surveillance d'opération de fan.
6. Détection ultrasonique de faille sur la couture de soudure et l'axe principal de la roue à aubes pour s'assurer qu'il n'y a aucun défaut de soudure ou défauts matériels et pour assurer la force.
7. Après détection courante de valeur d'essai et de vibration, l'opération est fiable.
