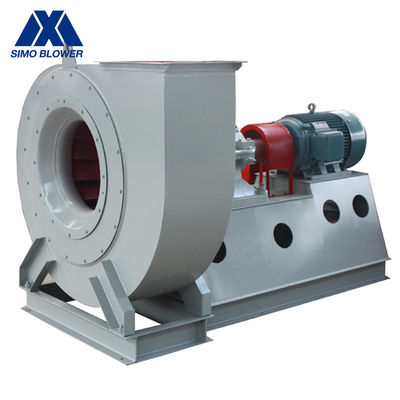

Débit de ventilateur centrifuge à haute pression de la fan SIMO de collecteur de poussière grand
ventilateur centrifuge à haute pression
,ventilateur industriel à haute pression
Fan centrifuge de poussière de ventilateur à haute pression industriel de collecteur
Introduction
La fan centrifuge de la série 9-11 a un grand débit et une pression modérée.
Cette fan centrifuge est conçue afin d'employer la chaudière industrielle pour travailler dans le secteur à haute efficacité et réalise l'objectif économiseur d'énergie.
La fan centrifuge convient à équipé de l'économiseur (appareil de chauffage) et de la fumée et du dispositif de dépoussiérage.
C'est un produit économiseur d'énergie à haute efficacité conjointement conçu par l'industrie nationale de fan et organisé par l'industrie nationale d'énergie éolienne et le ministère de l'industrie de machines.
La fan centrifuge de poussière de ventilateur à haute pression industriel de collecteur a les caractéristiques du rendement élevé, de la courbe de représentation à faible bruit et plate et du secteur efficace large.
Chaudières industrielles de 5 | 35 tonnes/heure peuvent être employées, ceux avec les états semblables de prise et la représentation appropriée peuvent être employés, mais la température maximale ne plus than250°C.
Avant la fan d'ébauche induite, le dispositif de dépoussiérage avec une efficacité de dépoussiérage sans moins de 85% doit être installé pour réduire la teneur en poussière de la fumée entrant dans la fan.
La fan centrifuge de poussière de ventilateur à haute pression industriel de collecteur peut non seulement réduire la pollution de la fumée sur l'environnement, mais également réduire l'usage de la fumée sur la fan, qui favorise prolonger la vie de la fan.
Données techniques
|
PARAMÈTRES DE PRODUIT
|
|||
|
Application centrifuge de fan
|
La température | Air normal de la température, air chaud | |
| Composition en air | Air pur, air poussiéreux, gaz corrosif, gaz combustible, matériaux de poudre, matériaux légers de particules | ||
|
Représentation centrifuge de fan
|
Diamètre de roue à aubes |
400-3000 |
millimètre |
| Vitesse d'arbre principal |
≤4000 |
T/MN | |
| Chaîne de pression |
3648-8683 |
PA | |
| Chaîne d'écoulement |
2743-334898 |
m3/h | |
|
Structure centrifuge de fan
|
Lame |
En avant |
|
| Appui de roue à aubes | SWSI (largeur simple, admission simple), roue à aubes a surplombé. | ||
| Boîte de vitesse |
Accouplement |
Peut assigner | |
| Lubrification | Lubrification de bain d'huile | ||
| Rapport du refroidissement | Le refroidissement à l'air, par l'eau le refroidissement, le refroidissement à l'huile | ||
|
Système de fan centrifuge
Configuration |
Moteur | ABB, SIEMENS, WEG, TECO, SIMO, marque chinoise… |
Peut assigner |
| Roue à aubes | Q235, Q345, SS304, SS316, HG785, DB685… | ||
|
Enveloppe, cône d'entrée d'air, Amortisseur d'entrée d'air |
Q235, Q345, SS304, SS316, HG785, DB685… | ||
| Axe principal | 45# en acier (acier de construction de haute résistance de carbone), 42CrMo, acier inoxydable… | ||
| Incidence | SÈCHE, SKF, NSK, ZWZ… | ||
|
FanOptional centrifuge
composants |
Bâti de système, écran protecteur, compensateur de canalisation de silencieux, d'admission et de débouché, La bride d'admission et de débouché, amortisseur, déclencheur électrique, couverture choquent l'isolant, l'accouplement de diaphragme, l'accouplement liquide, de moteur pluie, capteur de température, capteur vibrant, démarreur mou, inverseur, moteur électrique spécial, système de lubrification d'instrument de contrôle du système, réservoir aérien etc. de lubrifiant |
||
Avantages et caractéristiques
la fan centrifuge de poussière 1.The de ventilateur à haute pression industriel de collecteur peut produire une pression de gaz plus élevée, et peut fournir plus d'écoulement de gaz en même temps, à faible bruit.
2. Dans le cas d'employer la base commune, l'installation est très simple et fondamentalement n'exige pas l'appui des techniciens professionnels.
3. L'axe de moteur est élastique relié à l'arbre d'entraînement. Il n'est pas nécessaire de tendre la ceinture ou de remplacer la ceinture fréquemment, et la charge de travail d'entretien est petite.
4. Le système de fan centrifuge de poussière de ventilateur à haute pression industriel de collecteur fonctionnant à la température normale avec un diamètre de roue à aubes de moins de 1400 millimètres n'exige pas la configuration supplémentaire du rapport refroidissant le dispositif, qui réduit la charge de travail de l'investissement et de l'entretien de l'utilisateur.
5. Quand la résistance de flux d'air est augmentée, la charge de moteur sera automatiquement réduite et le moteur ne sera pas brûlé.
la fan centrifuge de poussière 6.The de ventilateur à haute pression industriel de collecteur est faite d'acier au carbone de haute qualité, et peut également employer l'acier inoxydable ou d'autres matériaux en métal selon les besoins des clients.
7. La détection courante de valeur d'essai et de vibration après que la production soit accomplie, l'opération de fan est fiable.
-
-
