| Lieu d'origine: | Henan Chine |
| Nom de marque: | SIMO |
| Certification: | CE, ISO9001:2008,TUV |
| Numéro de modèle: | Ventilateur 5-11 de SIMO |

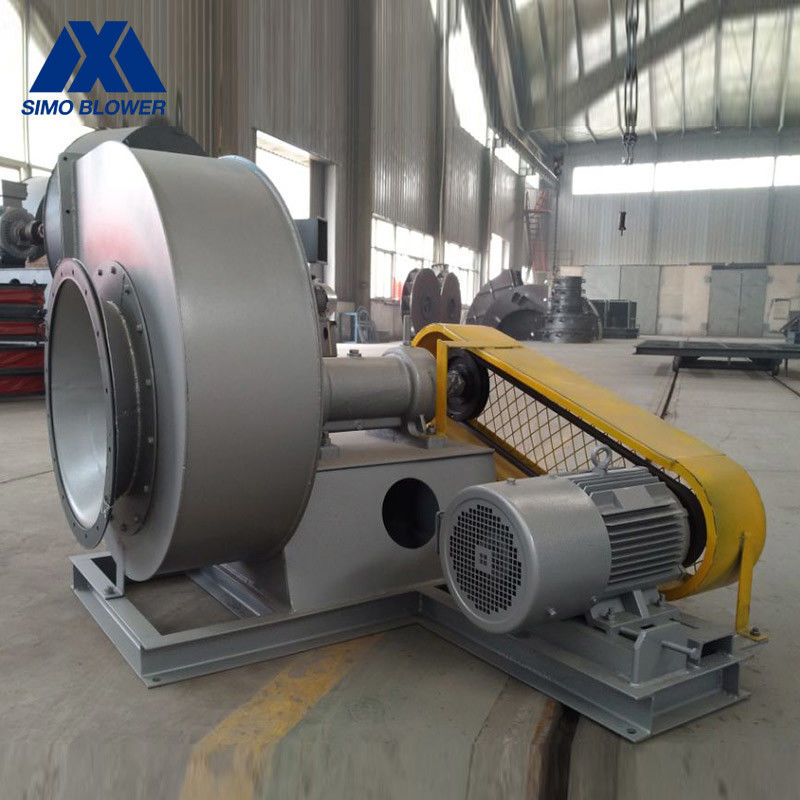

Fan à charbon de ventilateur de centrale thermique de chaudière de grande capacité
Introduction
Le fan à charbon de ventilateur de centrale thermique de chaudière de grande capacité est fan d'ébauche induite de chaudière avec une efficacité interne totale de pression de 90,5% particulièrement conçus pour convenir à la diverse qualité de charbon et équipés d'un dispositif d'enlèvement de la fumée-et-poussière (1~20 tonnes/heure).
Ce type de fan est actuellement employé dans l'industrie de chaudière. Le volume de l'air de la fan d'ébauche induite et la différence dans la pression de vent sont relativement grands, afin de s'adapter à la situation ci-dessus, vu la praticabilité de la fan, en plus du pouvoir étendu du besoin de fan d'identification de chaudière de 20 tonnes couplant la transmission directe, l'autre emploie le type triangulaire transmission de ceinture.
Ceci peut employer différentes vitesses pour répondre aux exigences de divers collecteurs de poussière dans la mêmes chaudière de tonnage, séries superflues combinées de fan et nombre de machine.
Données techniques
|
PARAMÈTRES DE PRODUIT
|
|||
|
Fan de ventilateur
Application
|
La température | Air normal de la température, air chaud | |
| Composition en air | Air pur, air poussiéreux, gaz corrosif, gaz combustible, matériaux de poudre, matériaux légers de particules | ||
|
Fan de ventilateur
Représentation
|
Diamètre de roue à aubes |
400-900 |
millimètre |
| Vitesse d'arbre principal |
1740~2900 |
T/MN | |
| Chaîne de pression |
990~3197 |
PA | |
| Chaîne d'écoulement |
2750~36140 |
m3/h | |
|
Fan de ventilateur
Structure
|
Lame | Vers l'arrière | |
| Appui de roue à aubes | SWSI (largeur simple, admission simple), roue à aubes surplombée. | ||
| Boîte de vitesse | V-ceinture | Peut assigner | |
| Lubrification | Lubrification de bain d'huile | ||
| Rapport du refroidissement | Refroidissement à l'air, refroidissement par l'eau, refroidissement à l'huile | ||
|
Fan de ventilateur
Système
configuration |
Moteur | ABB, SIEMENS, WEG, TECO, SIMO, marque chinoise… |
Peut assigner |
| Roue à aubes | Q235, Q345, SS304, SS316, HG785, DB685… | ||
|
Enveloppe, cône d'entrée d'air, Amortisseur d'entrée d'air |
Q235, Q345, SS304, SS316, HG785, DB685… | ||
| Axe principal | acier 45# (acier de construction de haute résistance de carbone), 42CrMo, acier inoxydable… | ||
| Rapport | SÈCHE, SKF, NSK, ZWZ… | ||
|
Fan de ventilateur
Facultatif
composants |
Bâti de système, écran protecteur, compensateur de canalisation de silencieux, d'admission et de débouché, Bride d'admission et de débouché, amortisseur, déclencheur électrique, isolant de choc, accouplement de diaphragme, accouplement liquide, couverture de pluie de moteur, capteur de température, capteur vibrant, démarreur mou, inverseur, moteur électrique spécial, système de lubrification d'instrument de contrôle du système, réservoir aérien etc. de lubrifiant. |
||
Avantages et caractéristiques
1. Il est capable de produire une pression plus élevée de débouché tout en fournissant à plus d'écoulement de gaz plus à faible bruit. Opération stable à températures élevées de médias.
2. La porte d'ajustement peut être employée pour ajuster avec souplesse la pression et l'écoulement de la fan lors du fonctionnement. Elle peut également être équipée d'un moteur variable de fréquence pour ajuster la pression et l'écoulement de la fan en changeant la vitesse.
3. La méthode de refroidissement d'incidence choisit une méthode bonne marchée de refroidissement par eau ou une méthode de huile-refroidissement avec une meilleure dissipation thermique selon la température de gaz et les conditions de l'environnement d'utilisation. Pour des conditions de fonctionnement extrêmement à hautes températures, un refroidisseur électronique peut également être ajouté pour protéger absolument l'opération fiable du système de fan.
4. Pour les matériaux de la roue à aubes et de l'axe principal, pour des conditions de travail et la vitesse différentes de fonctionnement, nous choisirons l'acier au carbone de haute résistance, acier faiblement allié, acier allié à hautes températures, acier allié de haute résistance résistant à hautes températures, faisons la roue à aubes et l'axe principal pour maintenir la force fiable à températures élevées.
5. Pour le gaz poussière-contenant, nous pouvons rencontrer de diverses conditions de travail d'un peu de poussière à un contenu de poussière très grand. Après traitement spécial, la dureté extérieure de la lame peut atteindre HRC60~70, qui peut prolonger la vie de la roue à aubes par plus de 3 fois.
6. Le logement d'incidence est réservé pour des positions de montage de capteur de la température et de vibration, pour que commode installe le dispositif de surveillance d'opération de fan.
7. La soudure et l'axe principal de la roue à aubes sont détection ultrasonique de faille pour s'assurer qu'il n'y a aucun défaut de soudure et défauts matériels pour assurer la force.
8. Après que la production soit accomplie, tous les produits sont examinés pour des valeurs de fonctionnement et de vibration pour l'opération fiable.
9. Il y a un grand choix d'accessoires à choisir de.
FAQ
1. Quels paramètres doivent être fournis quand vous concevez les fans centrifuges industrielles ?
Réponses : Circulation d'air, pression totale ou pression statique, température d'admission, tension et fréquence locale, altitude etc.
S'il y a gaz inflammable et explosif, ou de grand chargement de la poussière dans le milieu, informez svp également le concepteur.
2. Que diriez-vous de du service des préventes de votre société et du service après-vente ?
Réponses : Avant notre coopération, nous avons l'équipe technique professionnelle pour vous aider à faire la solution technique selon votre condition de travail, pour s'assurer l'opération centrifuge d'efficacité de fan.
Service après-vente, nous offrirons le service des réparations de 12 mois, et fournissons des services complémentaires perpétuels. En outre, nos ingénieurs sont disponibles pour aller à l'étranger offrir le service des réparations.
3. Votre société a-t-elle des qualifications ?
Réponses : Le ventilateur de SIMO a obtenu OIN 9001-2008, CE, certifications de la BV et ainsi de suite.
