Série industrielle de ventilateurs centrifuges à haute efficacité de 45 kW à pression moyenne
Ventilateur centrifugeur à haut rendement
,Ventilateur centrifuge de série industrielle
,Ventilateur centrifuge personnalisé

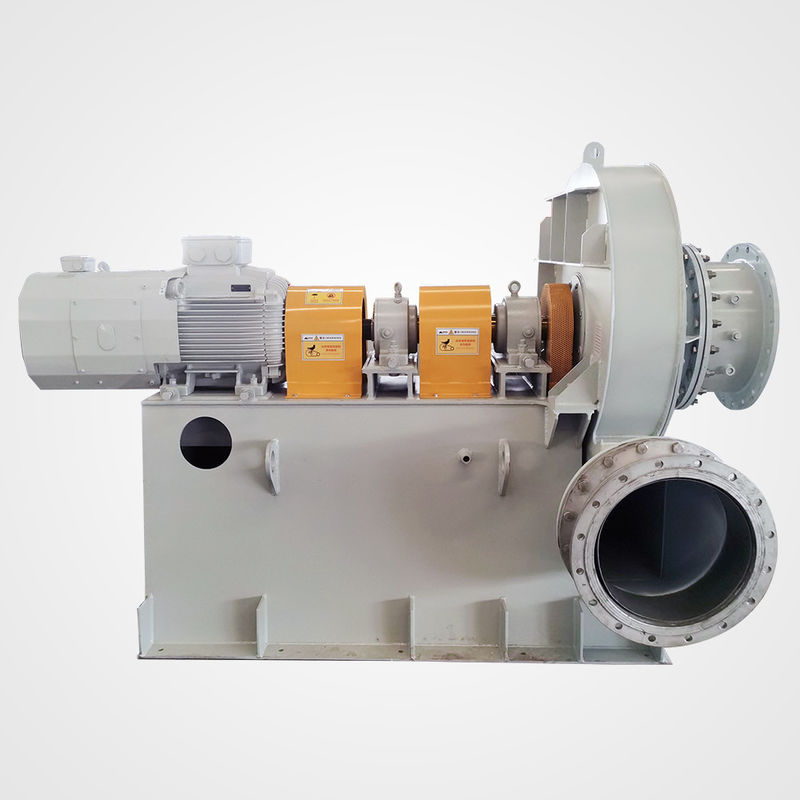

Série industrielle de ventilateur centrifuge moyenne pression haute efficacité 45 kW personnalisé
Le Ventilateur centrifuge moyenne pression haute efficacité 45 kW personnalisé fait partie de notre série de qualité industrielle, spécialement conçu pour les systèmes de ventilation, d'échappement et d'alimentation en air de processus à grande échelle. Conçu avec une turbine à haut rendement et des canaux de circulation d'air optimisés, ce ventilateur intègre une simulation CFD et une analyse structurelle FEA avancées pour fournir un débit d'air et une pression élevés avec une consommation d'énergie minimale.
Alimenté par un moteur robuste de 45 kW, il assure un fonctionnement stable et fiable à long terme. Largement utilisé dans les industries pétrochimique, de production d'énergie, de la métallurgie, du ciment et de l'environnement.
Options personnalisées disponibles : le débit d'air, la pression, la vitesse, les matériaux, les caractéristiques anticorrosion, antidéflagrantes et de réduction du bruit peuvent être adaptés pour répondre aux exigences industrielles spécifiques.
1. Cette série de ventilateurs est un nouveau type de ventilateur industriel à haut rendement dans le domaine des petits débits et des moyennes pressions.
2.Le collecteur de courant et la plaque frontale de la turbine sont traités par un procédé d'emboutissage avancé et garantissent la précision.
3. Les ventilateurs de type entraînement par courroie trapézoïdale et entraînement par accouplementsontéquipés d'un boîtier de palier intégral, qui offre une bonne lubrification, un fonctionnement stable et une longue durée de vie des paliers.
4. Équipé d'une poulie à manchon conique encastrée, facile à monter et à démonter.
5. Le collecteur de courant est équipé d'une bride de montage pour faciliter l'utilisation de la tuyauterie par le client.
Les données suivantes ne sont qu'une partie des performances de notre produit.
Si vous ne trouvez pas les données dont vous avez besoin, veuillez nous envoyer vos exigences de performance
nous vous fournirons un service de conception personnalisé.
| Série industrielle de ventilateur centrifuge moyenne pression haute efficacité 45 kW personnalisé | |||
| Performance | Plage de pression | 3215-27349 | Pa |
| Plage de débit d'air | 1049-33030 | m3/h | |
| Diamètre de la turbine | 400-3500 | mm | |
| Vitesse | ≤3000 | tr/min | |
| Matériau | Carter du ventilateur | Q235, Q345, acier inoxydable | Conception spéciale |
| Arbre du ventilateur | Acier 45#, Q304, SS304, SS316L | ||
| Turbine du ventilateur | Q304, 12Cr1Mov, 15Crmov, 15MnV | ||
| Milieu | 10---120 | Empoussièrement<80 g/m3 | incombustible |
| Moteur | Siemens, ABB, WN, SIMO, LA | IP 54,55,56 | 3 phases |
| Optionnel composants |
Châssis de base du système, écran de protection, Silencieux, compensateur de tuyauterie d'entrée et de sortie, Bride d'entrée et de sortie, registre, actionneur électrique, Isolateur de chocs, accouplement à membrane, accouplement hydraulique, Cache-pluie du moteur, capteur de température, capteur de vibrations, Démarreur progressif, onduleur, moteur électrique spécial, Instrument de surveillance du système, Système de lubrification, réservoir de lubrification aérien. |
||
-
-
-
-
