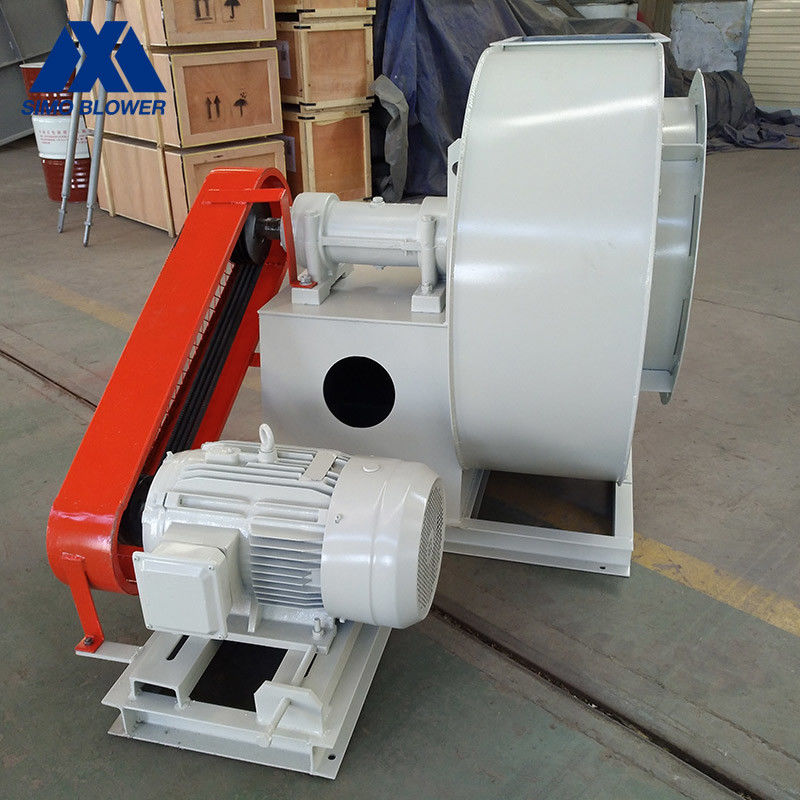

Ventilateur arrière de fans centrifuges de ventilation de dénitrification de fumée
ventilateur d'aérage général
,fans d'ébauche obligatoire
Fan industrielle de centrifugeur de ventilation de dénitrification de fumée de four de fusion
Introduction
Le ventilateur d'aérage centrifuge de la série 4-14 convient aux usines d'intérieur de ventilation en général et aux grands bâtiments.
La fan centrifuge de four de fusion de fumée de ventilation industrielle de dénitrification peut être employée pour entrer le gaz aussi bien que pour produire le gaz.
Le gaz fourni par la fan de la série 4-14 devrait être air de pas plus de 80 °C et d'autres gaz qui ne s'enflamment pas spontanément et ne sont pas néfastes au corps humain et ne sont pas corrosifs aux matériaux en acier. Aucune substance visqueuse n'est permise dans le gaz, et les particules du poussière et dures contenues dans le gaz ne sont pas plus de 150 mg/m3.
La fan de four de fusion de fumée de ventilation industrielle de dénitrification a le grand écoulement et à faible bruit centrifuges, plus d'utilisation dans la ventilation de bâtiment, la ventilation et le séchage des matériaux, la purification d'air et le traitement de gaz résiduel de déchets industriels, les collecteurs de poussière industriels, la purification d'air et la décharge dans les environnements de travail dangereux (chaîne de production de papier, chaîne de production en aluminium électrolytique, usine de textile…). Soufflage des chaudières et des fours à briques, transport de divers gaz, transport des granules/des poudres/matériaux de débris/fibre, etc.
Données techniques
|
PARAMÈTRES DE PRODUIT
|
|||
|
Application centrifuge de ventilateur d'aérage
|
La température | Air normal de la température, air chaud | |
| Composition en air | Air pur, air poussiéreux, gaz corrosif, gaz combustible, matériaux de poudre, matériaux légers de particules | ||
|
Représentation centrifuge de ventilateur d'aérage
|
Diamètre de roue à aubes |
800-1600 |
millimètre |
| Vitesse d'arbre principal |
580~1450 |
T/MN | |
| Chaîne de pression |
588~6678 |
PA | |
| Chaîne d'écoulement |
16011~161499 |
m3/h | |
|
Structure centrifuge de ventilateur d'aérage
|
Lame | Vers l'arrière | |
| Appui de roue à aubes | SWSI (largeur simple, admission simple), roue à aubes surplombée. | ||
| Boîte de vitesse | V-ceinture | Peut assigner | |
| Lubrification | Lubrification de bain d'huile | ||
| Rapport du refroidissement | Refroidissement à l'air, refroidissement par l'eau, refroidissement à l'huile | ||
|
Système centrifuge de ventilateur d'aérage
configuration |
Moteur | ABB, SIEMENS, WEG, TECO, SIMO, marque chinoise… |
Peut assigner |
| Roue à aubes | Q235, Q345, SS304, SS316, HG785, DB685… | ||
|
Enveloppe, cône d'entrée d'air, Amortisseur d'entrée d'air |
Q235, Q345, SS304, SS316, HG785, DB685… | ||
| Axe principal | acier 45# (acier de construction de haute résistance de carbone), 42CrMo, acier inoxydable… | ||
| Rapport | SÈCHE, SKF, NSK, ZWZ… | ||
|
Ventilateur d'aérage centrifuge facultatif
composants |
Bâti de système, écran protecteur, compensateur de canalisation de silencieux, d'admission et de débouché, Bride d'admission et de débouché, amortisseur, déclencheur électrique, isolant de choc, accouplement de diaphragme, accouplement liquide, couverture de pluie de moteur, capteur de température, capteur vibrant, démarreur mou, inverseur, moteur électrique spécial, système de lubrification d'instrument de contrôle du système, réservoir aérien etc. de lubrifiant |
||
Avantages et caractéristiques
1. Quand l'exigence de pression est répondue, un grand écoulement de gaz peut être produit, et le bruit est très bas.
2. Le moteur choisit le moteur économiseur d'énergie à haute efficacité de la principale entreprise de fabrication du moteur de la Chine (peut également installer le moteur de marque requis par des utilisateurs), la qualité est fiable, et la consommation d'énergie est inférieure.
3. La commande de V-ceinture incite votre fan pour fonctionner à la vitesse optima. L'installation est simple et n'exige pas l'appui des techniciens professionnels.
4. Le canal de flux d'air et la roue à aubes sont optimisés plusieurs fois, qui est plus efficace et économiseuse d'énergie que les fans ordinaires de grand-écoulement.
5. Fait de l'acier au carbone de haute qualité, l'acier inoxydable ou d'autres matériaux en métal peut également être employé selon des besoins des utilisateurs.
6. La roue à aubes centrifuge du ventilateur d'aérage est recuite pour éliminer complètement des efforts structurels produits pendant la soudure, s'assurant que la roue à aubes ne subit pas le fluage et la fissuration.
7. Après que la production soit accomplie, tous les produits sont examinés pour des valeurs de fonctionnement et de vibration pour l'opération fiable.
8. L'installation est simple et n'exige pas l'appui des techniciens professionnels.
-
