| Lieu d'origine: | Henan Chine |
|---|---|
| Nom de marque: | SIMO |
| Certification: | CE, ISO9001:2008,TUV |
| Numéro de modèle: | Ventilateur 9-03 de SIMO |
| Quantité de commande min: | 1 ensemble |
| Prix: | 300-5000 USD |
| Détails d'emballage: | Exportez l'emballage en bois de cas, emballage en acier de palette |
| Délai de livraison: | 15-35 jours |
| Conditions de paiement: | T/T, L/C, terme de paiement est négociable |
| Capacité d'approvisionnement: | 500 ensembles par mois |
| Application: | Ventilation industrielle | Roue à aubes: | Équilibré dynamique |
|---|---|---|---|
| Tension: | 380V/415V/440V/660V/6KV/10KV | Type d'incidence: | Roulement |
| Appui de roue à aubes: | SWSI (largeur simple, admission simple), roue à aubes surplombée | Type de système: | Admission simple, type de surplomb |
| Surligner: | ventilateur centrifuge à haute pression,ventilateur industriel à haute pression |
||

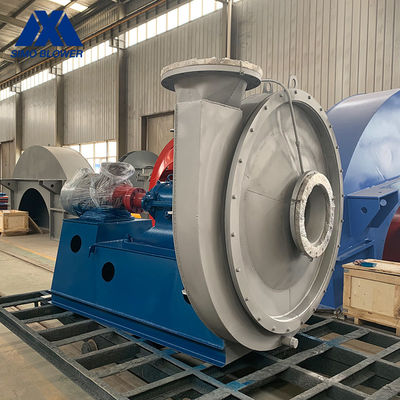

Ébauche obligatoire à haute pression de fan industrielle de centrifugeur de fours rotatoires
Introduction
9-03 la fan centrifuge à haute pression de fer de série de special de type fan de four, convient à IL/h, 2L/h, 3L/h, 3L/h, taux de la fusion 7L/h des exigences de marche de souffle de four de fer.
La fan peut également être employée comme souffle pour différents fours de pièce forgéee de four.
Elle est également appropriée à transporter l'air et non-corrosive, au non-individu-allumage, aux matériaux non visqueux ou à la poudre/aux débris légers/aux matériaux courts de fibre.
Il convient à la ventilation forcée, au refroidissement obligatoire, au soufflage des fours de fusion et des fours de fonderie, à la pressurisation ou au cachetage de décompression de l'équipement industriel.
Données techniques
|
PARAMÈTRES DE PRODUIT
|
|||
|
Application centrifuge de fan
|
La température | Air normal de la température, air chaud | |
| Composition en air | Air pur, air poussiéreux, gaz corrosif, gaz combustible, matériaux de poudre, matériaux légers de particules | ||
|
Représentation centrifuge de fan
|
Diamètre de roue à aubes |
800-900 |
millimètre |
| Vitesse d'arbre principal |
2950 |
T/MN | |
| Chaîne de pression |
16680~22314 |
PA | |
| Chaîne d'écoulement |
3019~11632 |
m3/h | |
|
Structure centrifuge de fan
|
Lame |
En avant |
|
| Appui de roue à aubes | SWSI (largeur simple, admission simple), roue à aubes surplombée. | ||
| Boîte de vitesse |
Accouplement |
Peut assigner | |
| Lubrification | Lubrification de bain d'huile | ||
| Rapport du refroidissement | Refroidissement à l'air, refroidissement par l'eau, refroidissement à l'huile | ||
|
Système de fan centrifuge
Configuration |
Moteur | ABB, SIEMENS, WEG, TECO, SIMO, marque chinoise… |
Peut assigner |
| Roue à aubes | Q235, Q345, SS304, SS316, HG785, DB685… | ||
|
Enveloppe, cône d'entrée d'air, Amortisseur d'entrée d'air |
Q235, Q345, SS304, SS316, HG785, DB685… | ||
| Axe principal | acier 45# (acier de construction de haute résistance de carbone), 42CrMo, acier inoxydable… | ||
| Rapport | SÈCHE, SKF, NSK, ZWZ… | ||
|
Fan centrifuge facultative
Composants |
Bâti de système, écran protecteur, compensateur de canalisation de silencieux, d'admission et de débouché, Bride d'admission et de débouché, amortisseur, déclencheur électrique, isolant de choc, accouplement de diaphragme, accouplement liquide, couverture de pluie de moteur, capteur de température, capteur vibrant, démarreur mou, inverseur, moteur électrique spécial, système de lubrification d'instrument de contrôle du système, réservoir aérien etc. de lubrifiant |
||
Avantages et caractéristiques
1. L'ébauche obligatoire à haute pression de la fan centrifuge industrielle de fours rotatoires peut produire la haute pression et convient à n'importe quelle occasion industrielle où le gaz à haute pression et normal de la température est exigé.
2. L'efficacité de transfert d'énergie est haute, l'énergie du moteur est directement appliquée à la roue à aubes, et il n'y a aucune consommation d'énergie pendant le transfert.
3. Les utilisations de moteur à haute efficacité et moteurs économiseurs d'énergie des principaux fabricants du moteur de la Chine (et peut également installer les moteurs marqués requis par des utilisateurs), avec la consommation de qualité fiable et d'énergie inférieure.
4. Elle est faite d'acier au carbone de haute qualité, acier inoxydable ou d'autres matériaux en métal sont disponibles sur demande.
5. La roue à aubes centrifuge de fan est soumise à un niveau élevé de correction d'équilibre dynamique pour assurer l'opération stable de la fan.
6.After l'achèvement de la production, après détection courante de valeur d'essai et de vibration, l'opération est fiable.
