| Lieu d'origine: | Henan Chine |
|---|---|
| Nom de marque: | SIMO |
| Certification: | CE, ISO9001:2008,TUV |
| Numéro de modèle: | Ventilateur 5-12 de SIMO |
| Quantité de commande min: | 1 ensemble |
| Prix: | Negotiable |
| Détails d'emballage: | Emballage en bois de cas d'exportation, emballage en acier de palette |
| Délai de livraison: | 15-35 jours |
| Conditions de paiement: | T/T, L/C, terme de paiement est négociable |
| Capacité d'approvisionnement: | 500 ensembles par mois |
| Support: | Position libre | Type actuel: | C.A. |
|---|---|---|---|
| Incidence: | SKF/FAG/By votre demande | Appui de roue à aubes: | SWSI (largeur simple, admission simple), roue à aubes a surplombé |
| Moteur: | SIEMENS/ABB/By votre demande | Catégorie: | Ventilateur |
| Surligner: | Haute fan de ciment de circulation d'air,Fan de ciment de ventilation d'acier allié,Anti ventilateur d'aérage de ciment d'explosion |
||

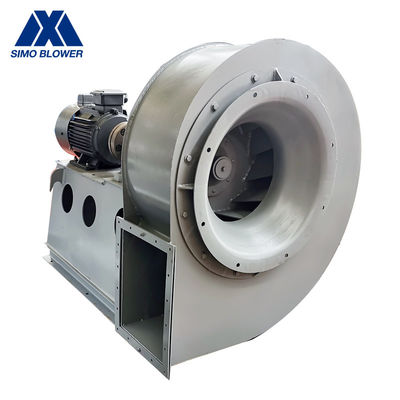

Ventilation antiexplosion de haute d'air d'acier allié de circulation fan de ciment
Introduction
La fan centrifuge de la série 5-12 est une version augmentée de la fan centrifuge de pression moyenne de la série 5-11.
Il a un plus grand écoulement de sortie que les 5-11 séries. Il est également employé pour transporter un grand choix de gaz communs et les matériaux durs dans le domaine industriel, l'objet d'application est exactement identiques que la fan de la série 5-11.
La vitesse de l'hélice peut être avec souplesse placée en assortissant différents diamètres de poulie pour faire la course de fan au point du rendement le plus élevé et pour réduire des déchets d'énergie.
Introduction de détail
1. Roue à aubes :
12 morceaux de lames arrière de profil aérodynamique sont soudés entre le plat avant de cône d'arc et le plat arrière plat. En raison de l'utilisation des lames d'aile, la fan est garantie pour avoir le rendement élevé, à faible bruit et de haute résistance. La roue à aubes est corrigée par l'équilibre statique et dynamique, ainsi l'opération est stable. La fan d'ébauche forcée et la fan d'ébauche induite du même nombre de machine ont la même structure de roue à aubes.
2. Enveloppe :
L'enveloppe est une volute soudée par les plaques d'acier ordinaires.
L'enveloppe d'une fan simple d'aspiration est faite sous trois formes différentes : Le no. 8 à l'enveloppe 12 est transformé en structure intégrale et ne peut pas être démonté ; Le no. 14 à l'enveloppe 16 est transformé en structure deux ouverte ; L'enveloppe de no. 18~29.5 est transformée en structure trois ouverte.
La fan d'ébauche induite et le plat de volute sont convenablement épaissis pour empêcher l'usage.
Données techniques
| série | modèle | Vitesse de rotation (r/min) |
Pression totale (PA) |
Capacité d'air (³ de m /h) |
Puissance (kilowatt) |
|---|---|---|---|---|---|
| 5-12 | 4D | 2500|3550 | 742|2221 | 2065|5564 | 2,2|5,5 |
| 5D | 2240|3150 | 964|2819 | 3772|9851 | 4|11 | |
| 6.3D | 2000|2800 | 1221|3545 | 6737|17516 | 7,5|22 | |
| 8D | 1400|2000 | 1100|3323 | 9656|25619 | 11|30 | |
| 10D | 1250|1800 | 1419|4483 | 15451|44634 | 22|75 | |
| 12.5D | 1000|1400 | 2145|4234 | 24143|67803 | 37|110 |
Caractéristiques du produit
L'axe principal de la pièce de transmission est fait d'acier de haute qualité, et toutes les 5-51 séries de fans sont faites de roulements à rouleaux.
Le logement de rapport est disponible sous deux formes : No. 8 | 16 emploie un logement cylindrique entier d'incidence ; No18 | 29,5 utilisations deux boîtes d'incidence d'oreiller d'indépendant.
FAQ
1, quels paramètres doit être fourni quand vous concevez les fans centrifuges industrielles ?
: Circulation d'air, pression totale ou pression statique, température d'admission, tension et fréquence locale, altitude etc.
S'il y a gaz inflammable et explosif, ou de grand chargement de la poussière dans le milieu, informer svp également le concepteur.
2, que diriez-vous de du service des préventes de votre société et du service après-vente ?
: Avant notre coopération, nous avons l'équipe technique professionnelle pour vous aider à faire la solution technique selon votre condition de travail, pour s'assurer l'opération centrifuge d'efficacité de fan.
Service après-vente, nous offrirons le service des réparations de 12 mois, et fournissons des services complémentaires perpétuels. En outre, nos ingénieurs sont disponibles pour aller à l'étranger offrir le service des réparations.
3, fait votre société ont des qualifications ?
: Le ventilateur de SIMO a obtenu OIN 9001-2008, CE, certifications de TUV et ainsi de suite.
